Выявлены критические дефекты: контроль качества сварных соединений несущих металлоконструкций

Специалисты ИТЦ завершили серию полевых исследований сварных соединений несущих металлоконструкций в зонах расположения стропильных и подстропильных ферм покрытия здание торгового комплекса. Проведение своевременных визуально-измерительных и ультразвуковых изысканий на объекте позволило зафиксировать фактические дефекты сварки и выявить несоответствие узлов сопряжения проектным и нормативным требованиям.

Основные параметры проекта:

• Исполнители: Рябов С.А., Каракулев Л.И., Горгиладзе Д.В.
• Объект: Здание торгового комплекса.
• Специфика задачи: проведение визуально-измерительного контроля (ВИК) и ультразвуковой дефектоскопии (УЗД) сварных швов для независимой верификации качества заводских и монтажных соединений элементов покрытия.

Применяемая инструментальная база:

Испытания выполнялись с использованием поверенного профильного оборудования лаборатории:

• Комплект для визуального и измерительного контроля ВИК;
• Ультразвуковой дефектоскоп.

Результаты обследования и выводы экспертизы:

По результатам инструментального анализа зафиксировано неудовлетворительное техническое состояние узлов и выявлены критические дефекты сварки:

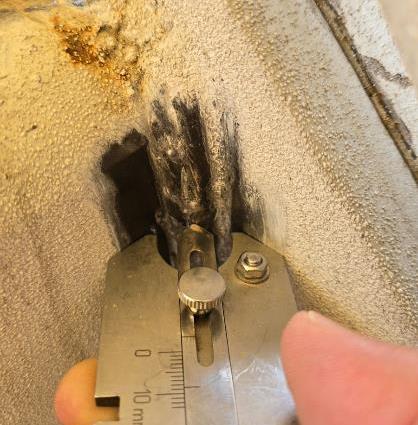

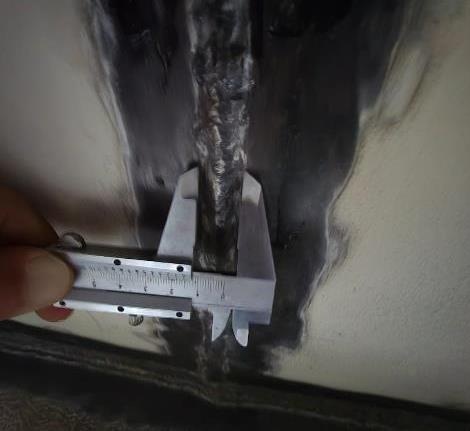

• Визуально-измерительный контроль сварных соединений: стандартные контрольные тесты по ГОСТ Р ИСО 17637 выявили деформации, разрывы, а также прожиги и подрезы в сварных швах стропильных и подстропильных ферм. Заводские сварные соединения металлоконструкций с выявленными дефектами не соответствуют нормативным требованиям.

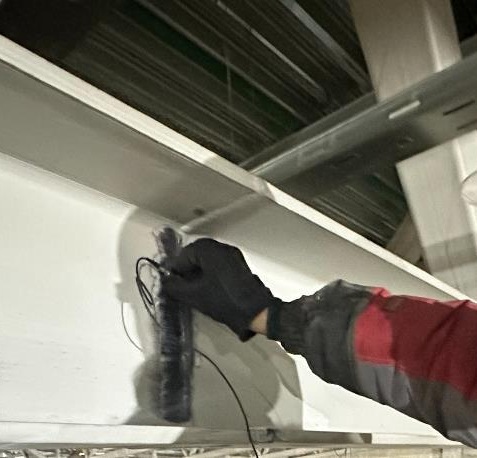

• Ультразвуковая дефектоскопия стыковых сварных соединений: неразрушающий контроль по ГОСТ 55724 подтвердил наличие скрытых дефектов, возникших при выполнении сварочных работ. Зафиксированы внутренние трещины в узлах сопряжения и разрывы сварных швов между элементами на стропильных фермах. Данные дефекты являются нарушением требований к качеству стыковых соединений.

Итог работы:

По результатам проведенных исследований сварные соединения дефектных участков ферм покрытия признаны не соответствующими проекту и требующими проведения восстановительных мероприятий до начала безопасной эксплуатации здания.
