Скрытые дефекты металлоконструкций кровли торгового комплекса

Специалисты ИТЦ провели детальное инструментальное обследование элементов металлоконструкций покрытия здания торгового комплекса. В ходе предварительного осмотра конструкций и последующего проведения ультразвуковой толщинометрии эксперты выявили скрытые факторы риска, угрожающие несущей способности покрытий, а также грубые отступления от проектных параметров.

Основные параметры проекта:

• Исполнители: Бичаев М.И., Каракулев Л.И., Горгиладзе Д.В.
• Объект: Здание торгового комплекса.
• Специфика задачи: оценка общего эксплуатационного состояния внутренних полостей замкнутых профилей и определение фактической толщины стального проката несущих элементов покрытия.

Применяемая инструментальная база:

Замеры и фиксация дефектов выполнялись с использованием поверенного оборудования лаборатории:

• Комплект для визуального и измерительного контроля ВИК;
• Толщиномер ультразвуковой.

Результаты обследования и выводы экспертизы

В ходе визуальной оценки и последующих детальных измерений элементов покрытия эксперты выявили два критических несоответствия:

1. Скрытая коррозия несущих конструкций

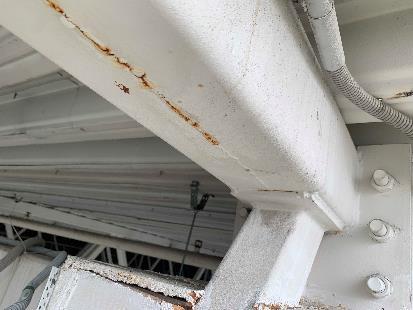

• Метод проверки: Визуальное (предварительное) обследование стальных профилей верхних поясов стропильных ферм.

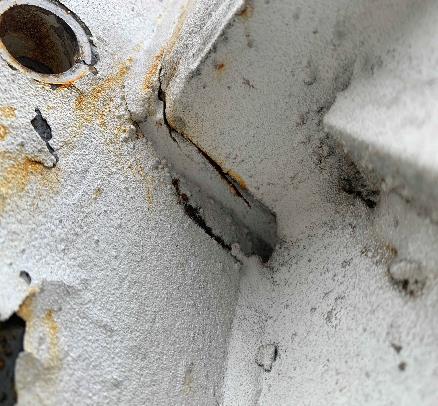

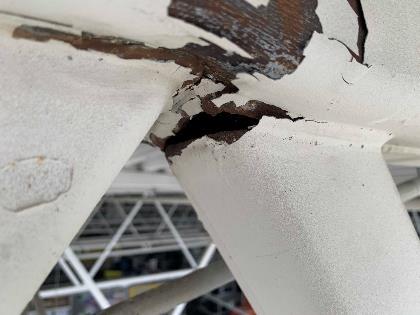

• Выявленный дефект: Наличие воды внутри герметичных полостей (застой влаги во внутреннем пространстве труб), трещины в сварных швах и околошовных зонах, разрывы металла и деформации стальных профилей.
• Зоны нарушений: Стропильные фермы, опорные узлы стропильных ферм, элемент оголовка колонны в зоне обрушения.
• Последствия: Развитие масштабной скрытой коррозии внутренних поверхностей, что существенно снижает прочностные показатели несущих элементов.

2. Заниженная толщина металла (производственный брак)

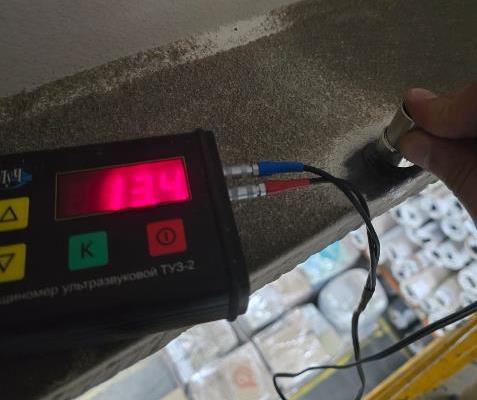

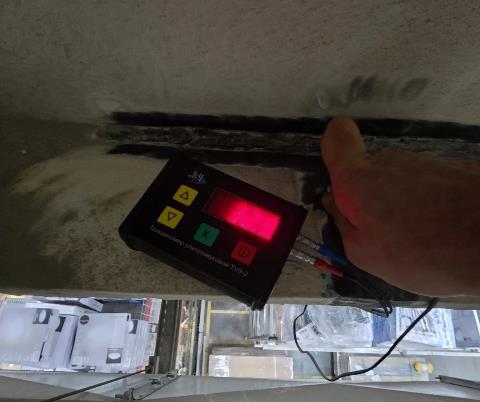

• Метод проверки: Ультразвуковая толщинометрия (УЗТ) основного металла ферм и балок.
• Выявленный дефект: Систематический заводской брак - фактическая толщина стенок оказалась ниже проектных значений (нарушение требований СП 70.13330).
• Зоны нарушений: Раскосы, стенки подстропильных балок, пояса подстропильных и стропильных ферм.

Итог работы:

Акты осмотра и результаты ультразвуковой толщинометрии официально задокументированы и переданы заказчику в составе итогового технического отчета. Сочетание агрессивного воздействия внутренней коррозии из-за скопления воды с заниженной толщиной стального проката создает критические риски для безопасности всего здания.
