Обрушение несущей конструкции здания торгового комплекса: результаты экспертизы ИТЦ

Специалисты ИТЦ провели детальное экспертно-техническое исследование элементов разрушенной подстропильной фермы покрытия здания торгового комплекса. Комплексный анализ характера повреждений основного металла и критических дефектов в сварных соединениях изготовителя позволил точно реконструировать процесс аварии и установить истинные причины обрушения несущей конструкции.

Основные параметры проекта:

• Исполнители: Бичаев М.И., Филинов И.П., Рябов С.А.
• Объект: Здание торгового комплекса.
• Специфика задачи: изучение отобранных узлов разрушенной фермы для определения типов разрушения металла и выявления критических производственных дефектов.

Применяемая инструментальная база:

Лабораторная экспертиза выполнялась с использованием поверенного профильного оборудования центра:

• Комплект для визуального и измерительного контроля ВИК;
• Толщиномер ультразвуковой.

Результаты обследования и выводы экспертизы:

В ходе анализа отобранных узлов аварийной конструкции зафиксированы следующие результаты:

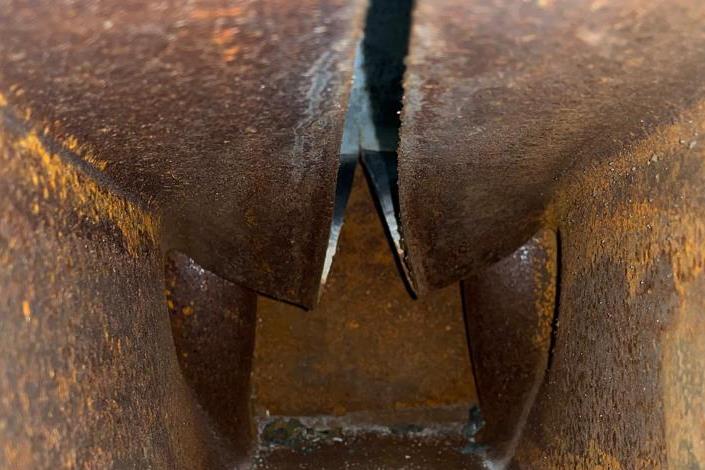

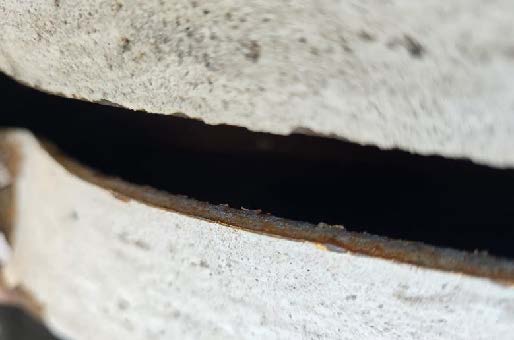

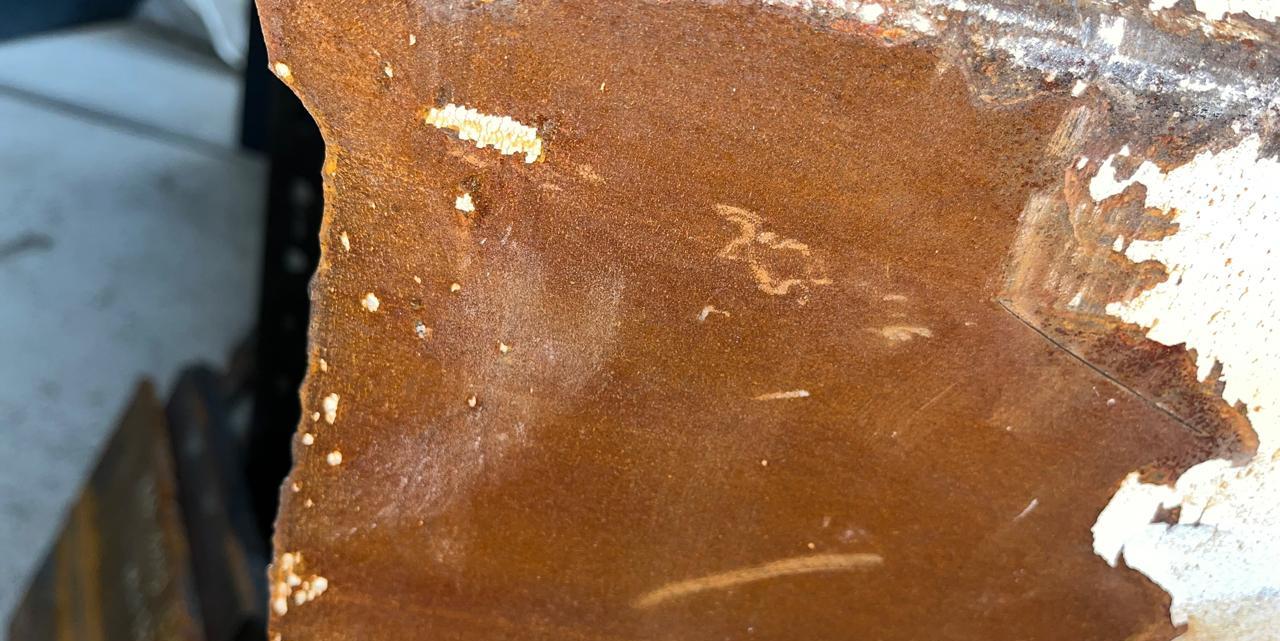

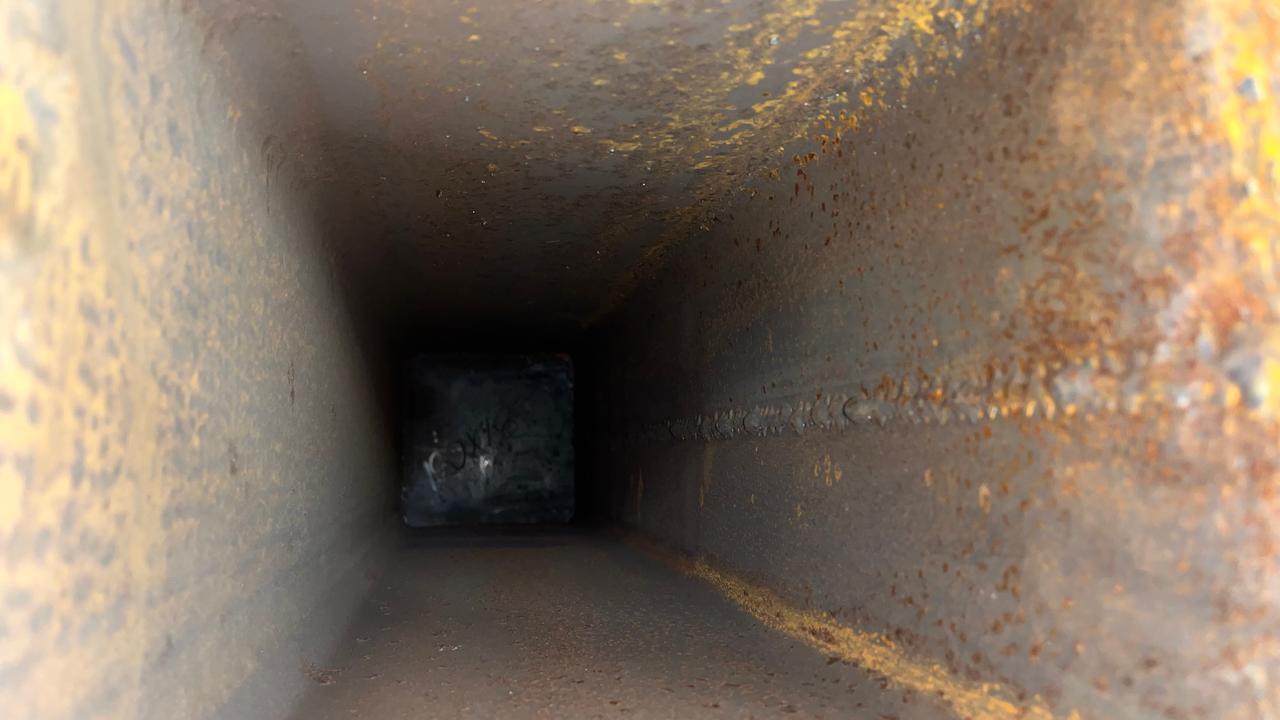

1. Разрушение по опорному раскосу (узел №1): деструкция произошла по линии продольного шва гнутосварного элемента из-за его полного отсутствия на заводе (нет валика и корня шва). В области максимального раскрытия трещины выявлена сквозная коррозия, пронизывающая элемент по всей толщине, что подтверждает длительную потерю герметичности профиля.

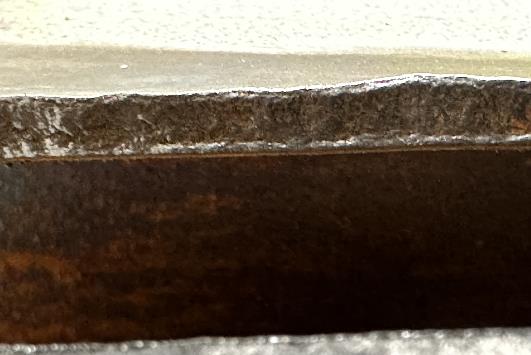

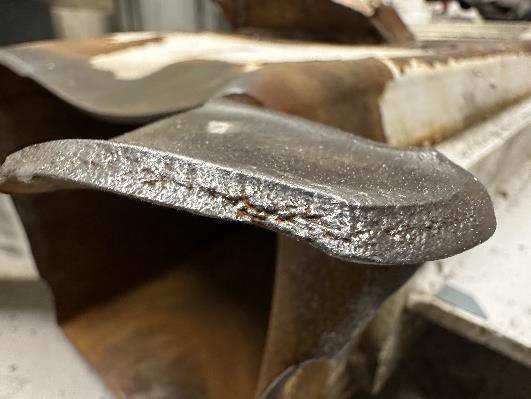

2. Разрушение по верхнему поясу (узел №2): участок разрыва имеет две зоны - хрупкий и пластический изломы. Хрупкий излом с чистой поверхностью подтверждает мгновенный характер разрушения в момент аварии, когда из-за отрыва опорного раскоса вся критическая нагрузка перешла на верхний пояс. Пластический излом указывает на то, что верхняя часть профиля некоторое время оказывала вязкое сопротивление до окончательного разрыва.

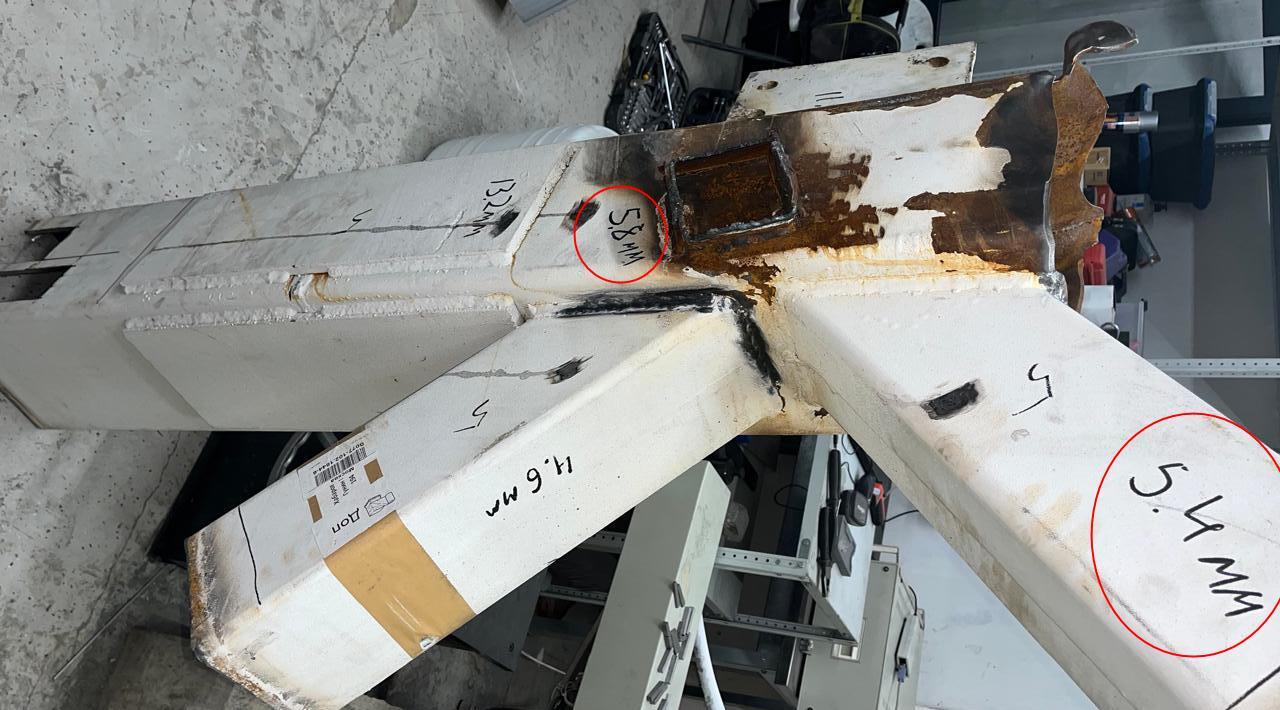

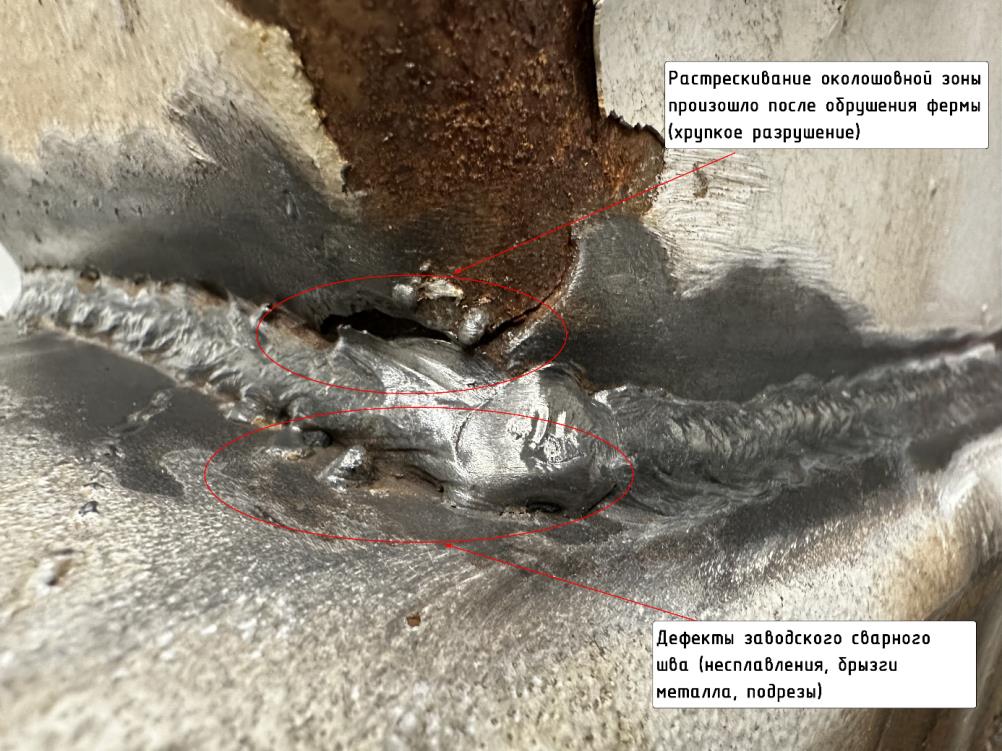

3. Изучение дефектов узлов разрушенной фермы: контроль выявил комплекс критических скрытых дефектов завода-изготовителя. Зафиксировано грубое отступление от проекта: фактическая толщина стенки опорного раскоса составила 5,4 мм вместо 7,0 мм, а верхнего пояса - 5,8 мм вместо 10,0 мм. Также обнаружены непроектное соединение частей пояса накладками, сопряжение кромок внахлест со смещением и замена заводской сварки на ручную-дуговую.

Итог работы:

Разрушение фермы стало возможным из-за критического брака, допущенного заводом-изготовителем. Наличие скрытых дефектов и заниженная почти вдвое толщина несущих профилей привели к тому, что конструкция длительное время эксплуатировалась в предаварийном состоянии. Официальные заключения и дефектные акты переданы заказчику для предъявления претензий изготовителю.
