Комплексные натурные испытания решетчатых настилов согласно ТЗ

Специалистами испытательной лаборатории выполнен комплекс лабораторных и натурных испытаний образцов прессованных решетчатых настилов. Задача контроля - подтвердить прочность изделий при рабочих нагрузках и надежность защитного покрытия.

Основные параметры проекта:

• Исполнители: Бичаев М.И., Хлгатян Н.М.
• Объект испытаний: Шесть контрольных образцов прессованных решетчатых настилов различных типоразмеров (44х22, 44х11, 33х11).
• Специфика задачи: Проверка упругой работы настилов под нагрузкой и параметров защитного слоя согласно техническому заданию и профильным ГОСТам (ГОСТ 31993, ГОСТ Р 54563, ГОСТ 15140, ГОСТ 9.302).

Применяемая инструментальная база:

• Домкрат гидравлический с ручным насосом;

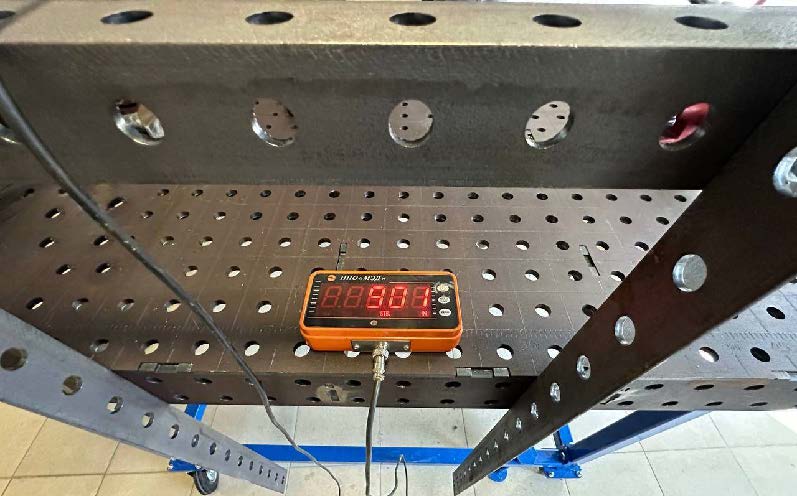

• Динамометр электронный;
• Индикатор часового типа;
• Комплект ВИК Универсальный НК;
• Микрометр цифровой;
• Толщиномер покрытий;
• Шкаф сушильный.

Результаты обследования и выводы экспертизы:

По результатам проведенных измерений установлены следующие факты:

• Геометрические характеристики настилов: Размеры, толщину деталей и шаг полос измерили напрямую рулеткой, линейками и штангенциркулем. Все параметры образцов полностью соответствуют проекту.

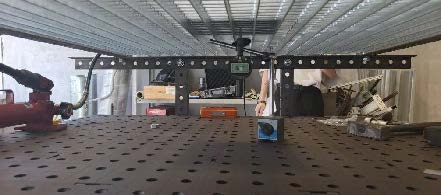

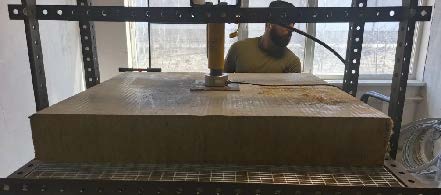

• Прогиб под равномерной нагрузкой: Настилы закрепили на опорах болтами и нагрузили гидравликой. Деформацию в центре фиксировали специальным индикатором - металл отработал упруго, видимых дефектов нет.

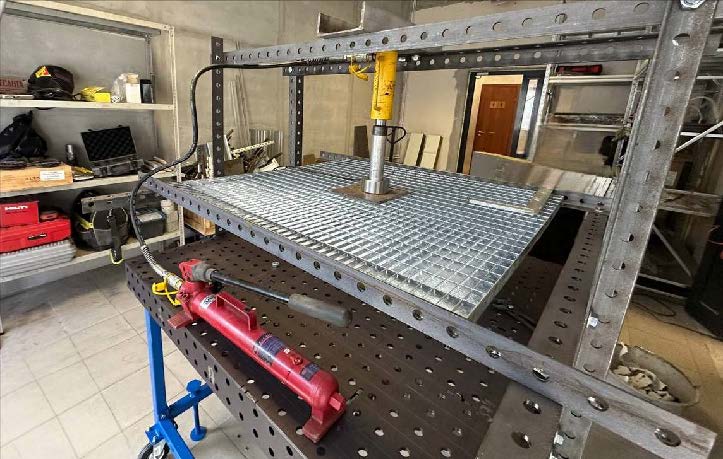

• Прогиб под сосредоточенной нагрузкой: На центр изделия надавили домкратом через стальной штамп. Приборы подтвердили высокую жесткость - после снятия нагрузки конструкции вернулись в исходную форму.
• Толщина цинкового покрытия: Защитный слой проверили магнитным толщиномером по величине магнитного сопротивления. Плотность цинка полностью соответствует норме.
• Адгезия цинкового покрытия: Образцы нагрели в сушильном шкафу, выдержали час и охладили. Покрытие зафиксировано прочно - на цинке не появилось трещин, пузырей или отслоений.

Итоги работы:

Контролируемая партия решетчатых настилов успешно прошла весь цикл натурных и инструментальных испытаний. Изделия не имеют дефектов, демонстрируют проектную жесткость под рабочими нагрузками и качественное антикоррозионное покрытие, что полностью подтверждает их пригодность к безопасной эксплуатации.
