Экспертиза образцов дорожного барьерного ограждения на строящейся автомагистрали

Специалистами ИТЦ выполнен комплекс лабораторных испытаний и экспертно-аналитических работ по установлению причин образования коррозии на поверхности образцов дорожного барьерного ограждения. Образцы (секция балки) были отобраны на объекте строительства скоростной автомобильной дороги. Цель процедуры - верификация соответствия параметров изделий и защитного покрытия требованиям нормативно-технической документации и выявление причин сквозных дефектов.

Основные параметры проекта:

• Исполнители: Бичаев М.И., Хлгатян Н.М., Каракулев Л.И.
• Объект: Строящаяся скоростная автомобильная дорога.
• Специфика задачи: Проверка образцов барьерного ограждения на соответствие требованиям ГОСТ 9.307, ГОСТ 33128, ГОСТ 380, СТО 1082357000241-82, СТО 1082357000241-77.

Применяемая инструментальная база:

Испытания проводились в специализированном лабораторном комплексе с использованием сертифицированного и поверенного оборудования:

• Оптико-эмиссионный анализатор;
• Рентгенофлуоресцентный анализатор;
• Шкаф сушильный;
• Толщиномер покрытий;
• Цифровой микрометр.

Результаты обследования и выводы экспертизы:

В ходе лабораторного контроля и инструментального анализа зафиксированы следующие параметры:

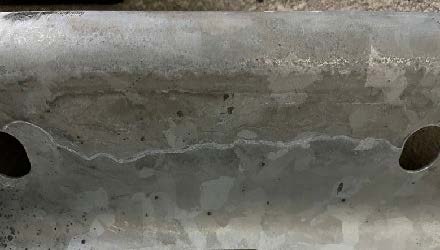

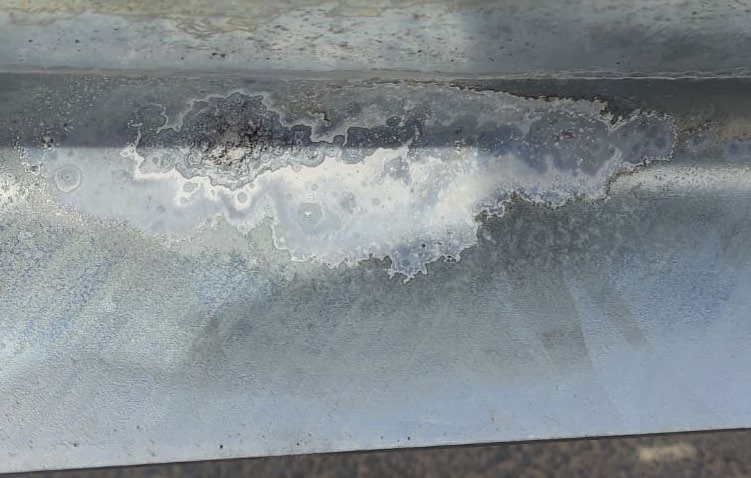

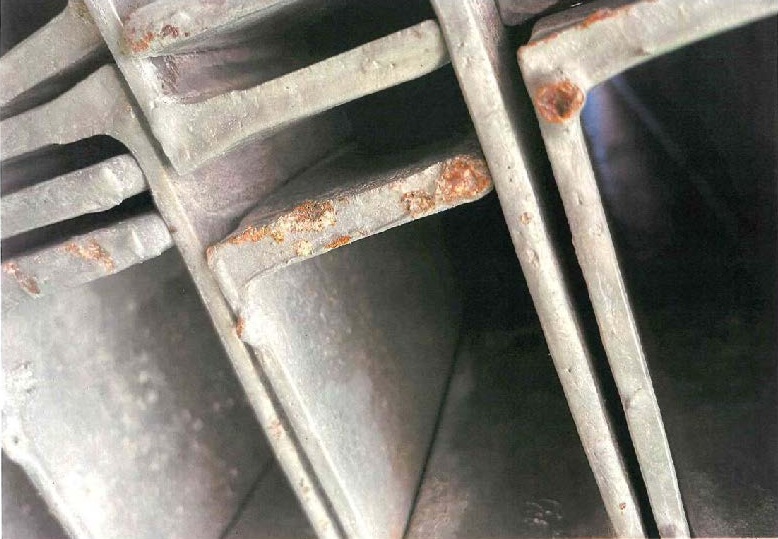

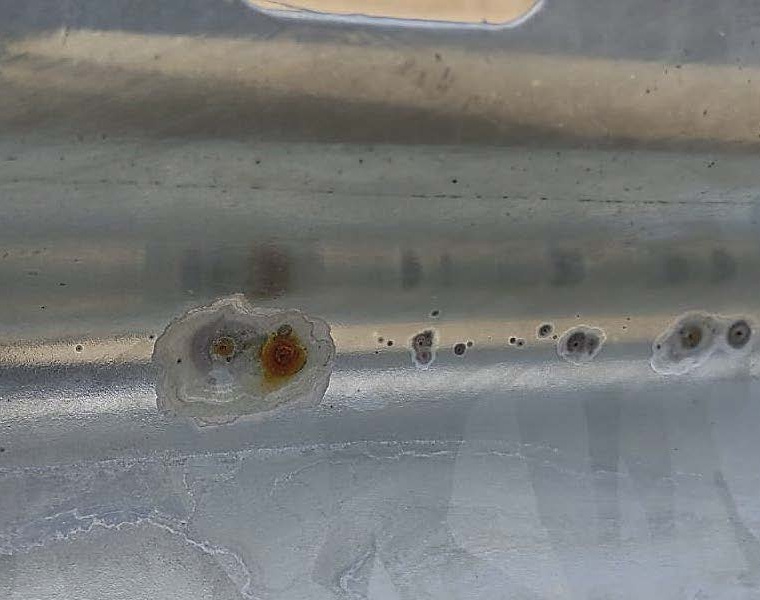

• Визуальный контроль и дефектовка: Выборочный осмотр смонтированных изделий на объекте выявил повсеместные продукты коррозии («коричневую» ржавчину), очаги «белой» ржавчины, а также локальные темные точки. Цинковое покрытие на обследованных элементах признано несоответствующим требованиям п. 4.1.2 и п. 4.5 ГОСТ 9.307.
• Толщина защитного слоя: Замеры зафиксировали несоответствие на ряде образцов. Среднее значение толщины покрытия нарушает нормативный минимум, установленный ГОСТ 33128 и СТО.
• Химический анализ цинкового покрытия: Метод рентгенофлуоресцентного анализа (РФА) подтвердил базовое содержание цинка в пределах норм НТД. Однако обнаружено аномальное и неравномерное присутствие примесей железа и свинца, что значительно превышает регламентированные нормы ГОСТ 3640 для заявленной производителем марки сырья.
• Химический состав основного металла: Спектральный анализ подтвердил, что стальная основа исследуемых образцов по своему элементному составу соответствует марке Ст3кп по ГОСТ 380 и удовлетворяет проектным требованиям.

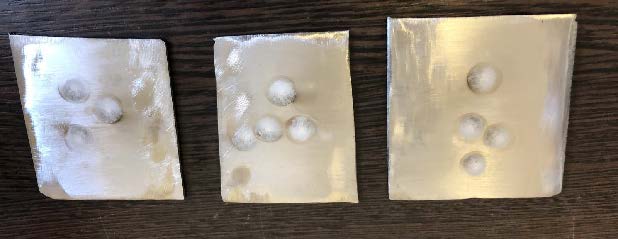

• Прочность сцепления покрытия с металлом: Методом нагрева до до (190±10)°С не выявили отслоений или вздутий. Сцепление покрытия с металлом полностью соответствует ГОСТ 9.307.

Итоги работы:

В результате экспертных процедур установлено, что ключевой причиной развития активной коррозии на объекте стало нарушение технологического процесса на этапе производства (попадание остатков травильных/обезжиривающих жидкостей), а также механические повреждения хрупкого покрытия при транспортировке. На основании действующих стандартов ГОСТ 15467 и ГОСТ 16493, исследованные партии профилей в объеме 100% признаны бракованными.

Рекомендации по устранению дефектов:

На основании результатов лабораторного контроля и вынесенного заключения о браке производителю и генподрядчику предписано:

• Приостановить приемку: Исключить монтаж новых партий ограждений от данного поставщика до подтверждения исправления технологии цинкования.
• Заменить отбраковку: Обеспечить замену 100% элементов с критическим занижением толщины защитного слоя (менее 80 мкм).
• Локальный ремонт: Допускается восстановление участков без сквозных повреждений металла методами газотермического напыления цинка.
• Химическая пассивация: Провести дополнительную обработку ремонтных зон антикоррозийными составами для блокировки «белой» ржавчины.
• Коррекция логистики: Обеспечить защиту готовых профилей от влаги и механических трений при транспортировке и складировании.
